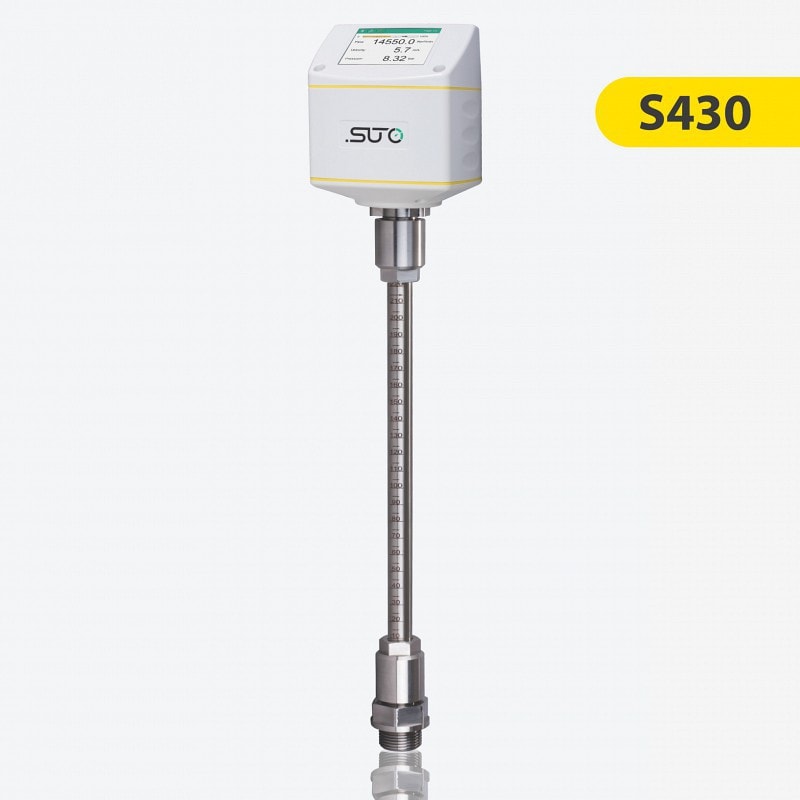

SUTO S430 – insertion-tyyppinen Pitot-putki virtaus- ja kulutusmittari kostealle paineilmalle

Mikä on SUTO S430?

SUTO S430 on insertion-mallinen virtaus- ja kulutusmittari, joka perustuu Pitot-putkitekniikkaan ja on suunniteltu erityisesti kostealle paineilmalle. Se mittaa luotettavasti virtausta ja kulutusta myös olosuhteissa, joissa paineilmassa esiintyy vesihöyryä tai kondensaatiota.
Laite soveltuu erityisesti kompressorin purkauspuolelle, kuivaimen etupuolelle ja muihin kohtiin, joissa ilmankosteus on korkea. Sen ansiosta mittaustarkkuus säilyy, vaikka olosuhteet olisivat vaikeat perinteisille virtausmittareille.

S430 tarjoaa virtaus- ja kulutusmittauksen lisäksi myös paineen ja lämpötilan mittauksen, mikä tekee siitä monipuolisen ja kattavan ratkaisun paineilmajärjestelmien seurantaan.

Keskeiset ominaisuudet

Pitot-putkitekniikka kosteisiin olosuhteisiin

Mittaus perustuu Pitot-putken aiheuttaman dynaamisen paineen mittaukseen. Tämä menetelmä toimii luotettavasti myös kosteassa ja likaisessa paineilmassa, jossa lämpömassatekniikka ei välttämättä ole käyttökelpoinen.
SUTO S430 on kehitetty kestämään kondensaatiota ja nesteen roiskeita, mikä tekee siitä erinomaisen valinnan kompressorin jälkeisiin asennuksiin.

Tarkkuus ja mittausalue

Mittarin tarkkuus on ±1,5 % mittausarvosta ±0,3 % koko asteikosta, ja toistettavuus ±0,5 %. Vasteaika on noin 2 sekuntia ja mittausalueen dynamiikka (turn-down ratio) noin 10:1.
Nämä ominaisuudet tekevät S430:stä nopean ja vakaan mittalaitteen, joka soveltuu laajalle paine- ja virtausalueelle.

Kestävä rakenne ja materiaalit

Mittarin kastuvat osat on valmistettu ruostumattomasta teräksestä (SUS 316L / 1.4404), ja kotelo on tehty kestävästä PC + ABS -materiaalista. Suojausluokka on IP65, mikä suojaa laitetta pölyltä ja roiskevedeltä.
Laite kestää putkistossa lämpötiloja –40 … +200 °C ja käyttöpaineita jopa 16 bar saakka. Kotelo kestää lämpötiloja –30 … +70 °C. Tämä laaja käyttöalue mahdollistaa mittauksen monissa eri teollisuusympäristöissä.

Helppo asennus ja huolto

SUTO S430 voidaan asentaa suoraan paineen alaisena käyttäen ¾” palloventtiiliä, joten järjestelmän painetta ei tarvitse laskea huollon tai kalibroinnin ajaksi.
Sensorin upotussyvyyttä voidaan säätää helposti mitta-asteikon avulla. Tämä helpottaa oikean mittauspisteen asettamista ja varmistaa tarkat tulokset myös suurissa putkissa.

Liitännät ja konfigurointi

S430 tarjoaa monipuoliset liitäntämahdollisuudet: 4–20 mA analoginen signaali, pulssilähtö, Modbus/RTU, Modbus/TCP ja M-Bus.
Laite voidaan konfiguroida langattomasti S4C-FS-mobiilisovelluksella, mikä helpottaa asennusta ja käyttöönottoa ilman erillisiä kaapeleita.
Näyttömalli tarjoaa myös reaaliaikaisen näkymän virtaus-, kulutus-, paine- ja lämpötilatietoihin suoraan laitteen näytöltä.

Monipuolinen mittaustieto

S430 mittaa samanaikaisesti virtausta, kokonaiskulutusta, painetta ja lämpötilaa. Tämä tekee siitä tehokkaan työkalun energiatehokkuuden seurantaan ja paineilmajärjestelmän kokonaisvaltaiseen hallintaan.

Sovelluskohteet

SUTO S430 soveltuu erityisesti paineilmajärjestelmiin, joissa ilma on kosteaa tai lämmintä. Tyypillisiä käyttökohteita ovat:

• Kompressorin purkauspuolen virtausmittaus

• Kosteiden paineilmajärjestelmien virtaus- ja kulutusseuranta

• Energiatehokkuuden seuranta ja kulutuksen jakaminen eri tuotantolinjoille

• Vuotojen paikantaminen ja häviöiden analysointi

• Prosessivalvonta ja automaatiojärjestelmiin integrointi (PLC, SCADA)

• Käyttökohteet, joissa lämpötilan ja kosteuden vaihtelut ovat suuria

Miksi valita SUTO S430?

• Toimii luotettavasti kosteassa paineilmassa, jossa muut mittarit epäonnistuvat

• Mittaa virtausta, kulutusta, painetta ja lämpötilaa samassa laitteessa

• Asennus mahdollista paineen alaisena – ei järjestelmän pysäytystä

• Kestävä ruostumaton rakenne ja IP65-suojaus

• Monipuoliset tiedonsiirtovaihtoehdot (analoginen, pulssi, Modbus, M-Bus)

• Langaton konfigurointi mobiilisovelluksella

• Soveltuu erityisesti teollisuuden kompressori- ja jakelulinjoihin

Yhteenveto

SUTO S430 on kestävä ja tarkka Pitot-putkitekniikkaan perustuva virtaus- ja kulutusmittari, joka on suunniteltu kostealle paineilmalle. Se mittaa virtausta, kulutusta, painetta ja lämpötilaa samassa laitteessa ja soveltuu erityisesti kompressorin purkauspuolen ja muiden kosteiden mittauspisteiden valvontaan.
S430 yhdistää helpon asennettavuuden, kestävän rakenteen ja laajat liitäntämahdollisuudet yhdeksi tehokkaaksi mittausratkaisuksi teollisuuden tarpeisiin.
