Pintanäyttöjä ja näkölaseja löytyy päämiestemme valikoimista useita. Valitse alta se joka parhaiten sopii tarpeisiinne.
Pintanäytöt ja näkölasit
- Modulaarinen rakenne, näytön lisäksi mahdollisuus lähettimeen sekä kytkintietoihin
- Yhteet, pituus, paineluokka räätälöitävissä
- Pintanäytöissä optiona lämmitysvaippa sekä erikoisrakenne nestekaasuille
- Asennettavissa myös säiliön päälle mallilla UTN
- ATEX-, LR-, BV-, DNV-GL-, KR-, ABS- hyväksytyt rakenteet
Pintanäytöt ja näkölasit
BNA-S – Magneettivälitteinen pintanäyttöLisätietoja- Toimintaperiaate: ohitusputki (bypass chamber) sivuliitännällä; pinnankorkeus sama kuin säiliössä (kommunikoiva putki)
- Näyttö: magneettinäyttö (kaksiväriset rullat tai ruostumattomat läpät), 10 mm jaolla
- Käyttölämpötila-alue: -196 … +450 °C
- Käyttöpainealue: tyhjiö … 400 bar
- Min. tiheys (raja): ρ ≥ 340 kg/m3
- Prosessiliitännät: vähintään 2 liitäntää; laippa-, kierre- tai hitsausliitäntä
- Optiot: pintalähettimien ja magneettikytkimien asennus mahdollinen; räjähdyssuojatut versiot

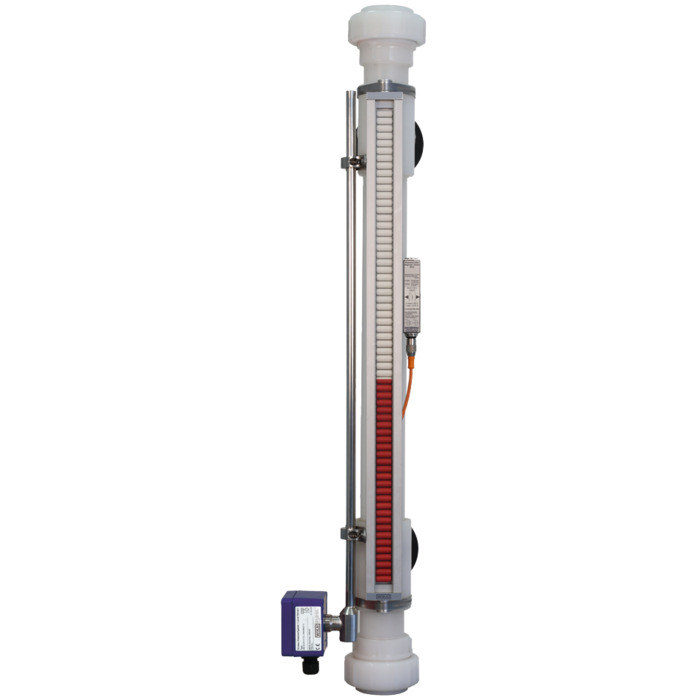

BNA-P – Magneettivälitteinen pintanäyttö (muoviversio kemikaaleille)Lisätietoja- Toimintaperiaate: ohituskammio (bypass chamber) sivuliitännällä; pinnankorkeus sama kuin säiliössä (kommunikoiva putki)
- Materiaali (ohituskammio + koho): PVDF tai PP
- Ohituskammio: Ø 63 x 3 mm
- Käyttöpainealue: max. 6 bar
- Käyttölämpötila-alue (prosessi): PVDF: -10 … +100 °C; PP: -10 … +80 °C
- Prosessiliitännät: 2 x sivuliitäntä; laippa/kierre/hitsaus (DN 15–DN 50, PN 16; ANSI 1/2″–2″ class 150; G/NPT 1/2″–1″)
- Keskietäisyys (liitäntä–liitäntä): min. 200 mm … max. 4 000 mm (suuremmat pyynnöstä)
- Koho: muovikoho, malli BFT-P (U min. 155 mm)
- Magneettinäyttö: standardi malli BMD-S
- Optiot: pintalähetin BLR (reed) / BLM (magnetostriktiivinen); magneettikytkin BGU; ilmaus- ja tyhjennysoptioita

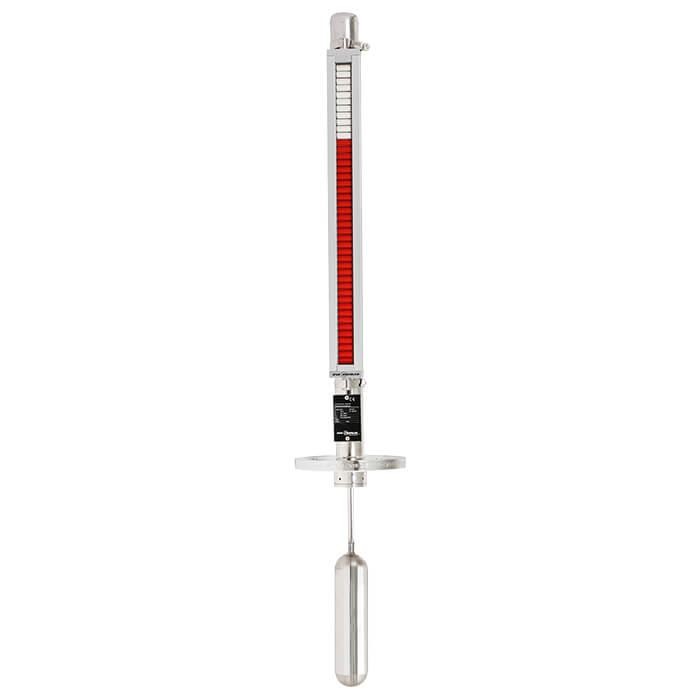

UTN – Magneettivälitteinen pintanäyttö säiliön yläpuoliseen asennukseenLisätietoja- Toimintaperiaate: mittakammio + koho ohjaustangolla + kestomagneettijärjestelmä; magneettinen, kosketukseton tason siirto näytölle
- Näyttö: magneettinäyttö (punainen/valkoinen rullat tai ruostumattomat läpät), 10 mm jaolla
- Käyttölämpötila-alue: -60 … +300 °C
- Käyttöpainealue: tyhjiö … 40 bar
- Prosessiliitännät: laippa- tai kierreliitäntä (top-mounted asennus säiliön päälle)
- Optiot: pinnantunnistimien ja magneettikytkimien asennus mahdollinen; räjähdyssuojatut versiot

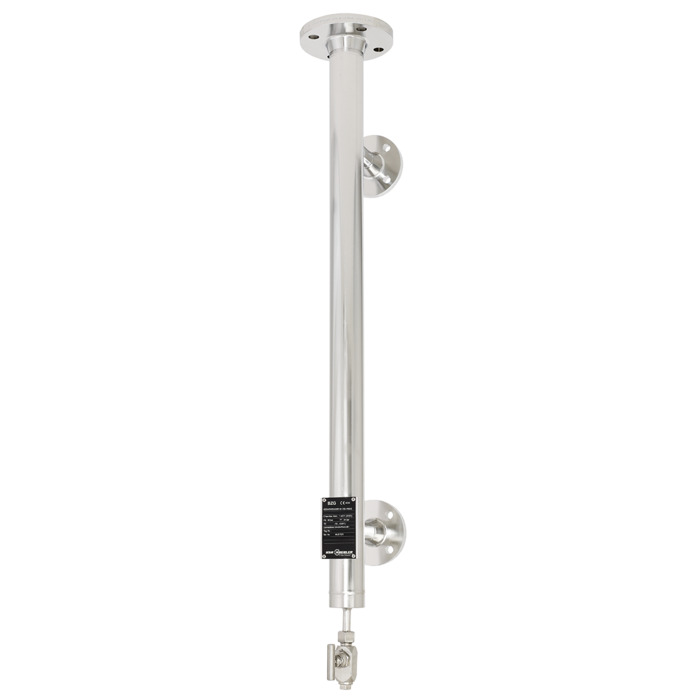

BZG – Ulkoinen ohituskammioLisätietoja- Käyttökohde (media): pinnan mittaus lähes kaikille nestemäisille aineille
- Toimintaperiaate: ulkoinen mittakammio asennetaan säiliön sivulle; pinnankorkeus kammiossa vastaa säiliön pintaa
- Prosessiliitännät: vähintään 2 liitäntää; laippa-, kierre- tai hitsauskaulus
- Käyttölämpötila-alue: -196 … +450 °C
- Käyttöpainealue: tyhjiö … 400 bar
- Rakenteet ja materiaalit: prosessi- ja sovelluskohtainen toteutus; laaja materiaali- ja liitäntävalikoima
- Anturioptiot (asennettava kammioon): tasoanturit (esim. FLR tai FLS) tai tutka pintalähettimet
