Pulssiantureita löytyy päämiestemme valikoimista useita. Valitse alta se joka parhaiten sopii tarpeisiinne
Pulssianturit
- Akseli sekä kiinnitysvaihtoehtoja asennustarpeiden mukaan
- Inkrementti- sekä absoluuttianturit
- Mallit korkeille lämpötiloille
- ATEX- ja IECEx- hyväksynnät
- Useita eri kenttäväylä vaihtoehtoja
- Veteen upotettava malli jopa 6000m syvyyteen asti
- Myös langaton versio 100m asti
Absoluuttianturit

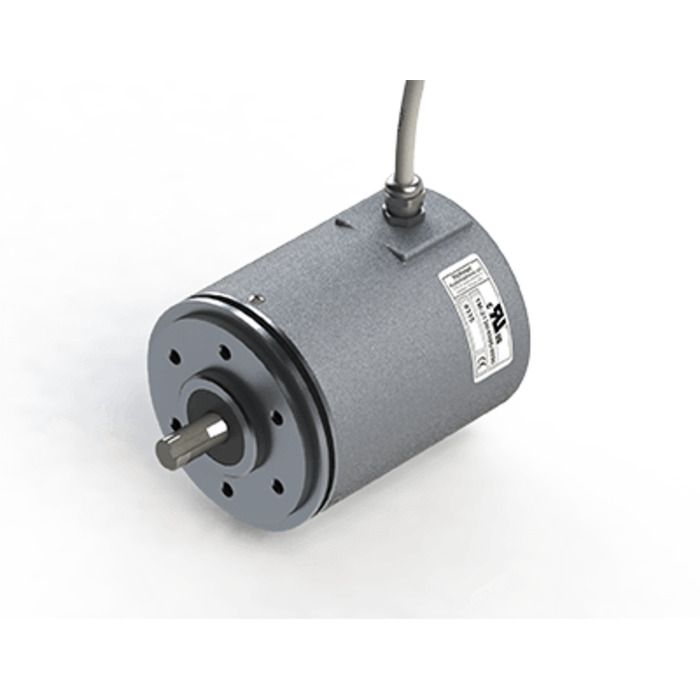

Hohner MM/TM – Monikierros absoluuttianturiLisätietoja- Absoluuttinen asento (monikierros), 24bit
- Maks. nopeus: 3000 rpm
- Lämpötila alue: 0…+60°C
- Materiaalit: kansi alumiini, runko alumiini, umpiakseli ruostumaton teräs
- Vaihtoehdot: lähdöt Push-Pull 11/24V tai TTL 5V; parity / latch / tristate (vain TTL)

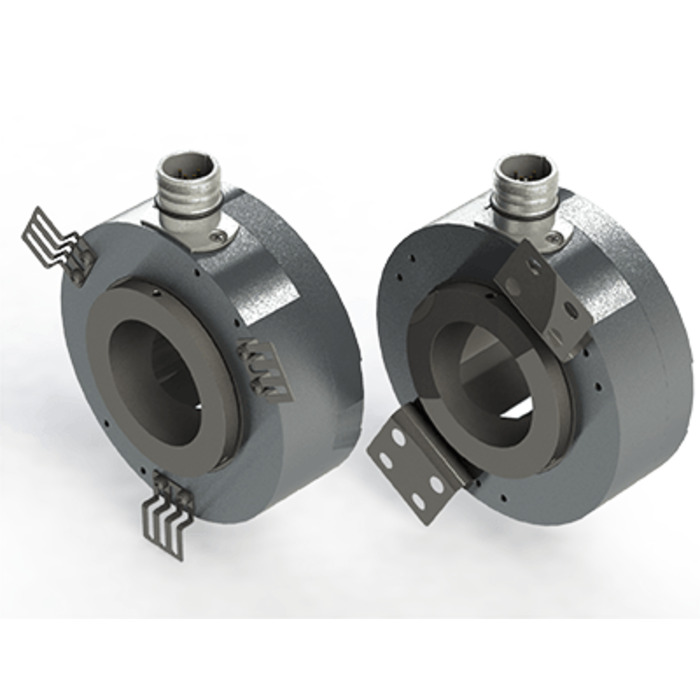

Hohner PZL - Yksikierros absoluuttianturiLisätietoja- Absoluuttinen asento (yksikierros), max 13 Bit
- Lähdöt: SSI (RS422) / Parallel (Push Pull) / 4–20 mA / 0–10 V
- Maks. nopeus: 3000 rpm

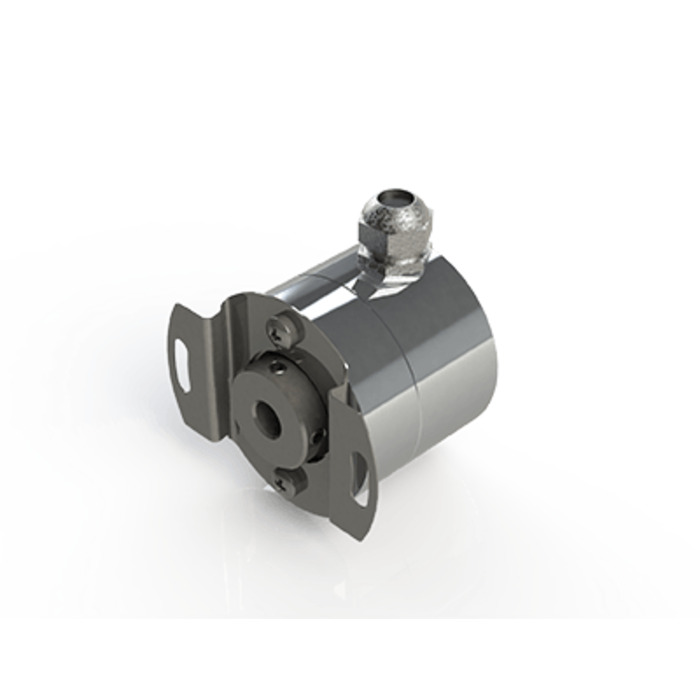

Hohner IMS/IMM – Yksikierros tai monikierros absoluuttianturi ø36mmLisätietoja- Resoluutio: SSI (yksikierros) 13/16 Bit; SSI (monikierros) 12/16 Bit
- Lähdöt: SSI (Gray/Binary) / analoginen 4–20 mA / 0–10 V
- Maks. nopeus: 6000 rpm
- Vaihtoehdot: IMS (Yksikierros) / IMM (Monikierros); akselityypit umpiakseli / läpiakseli / sokko-läpiakseli; akselikoot ø6/ø8/ø10 mm

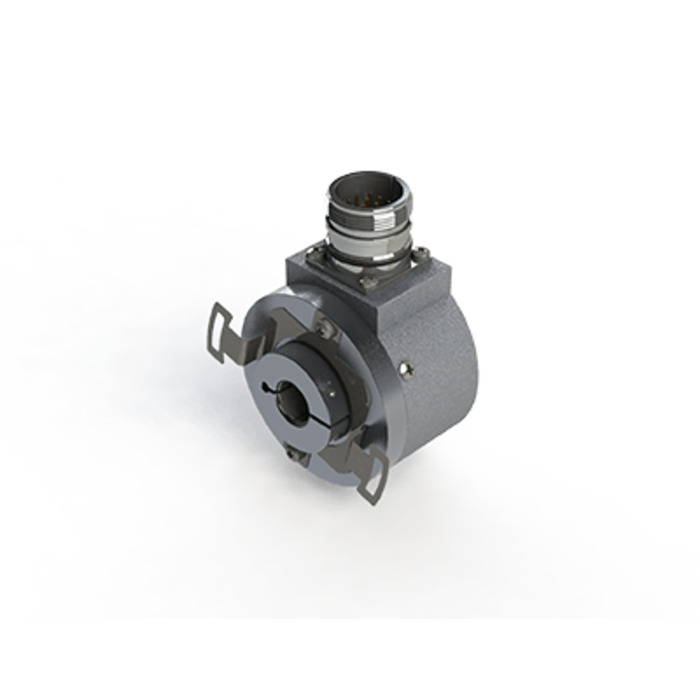

Hohner SAS-SAM – Absoluuttianturi SSI sin-cos lähdöllä ø58mmLisätietoja- Lähdöt: SSI (Gray/Binary) / SSI Gray + SinCos 2048 1Vpp
- Maks. nopeus: 6000 rpm
Vaihtoehdot: SAS (Single Turn) / SAM (Multi Turn); akselityyppi läpiakseli tai sokko-läpiakseli; akselikoot Ø8/Ø10/Ø12/Ø14/Ø15 mm

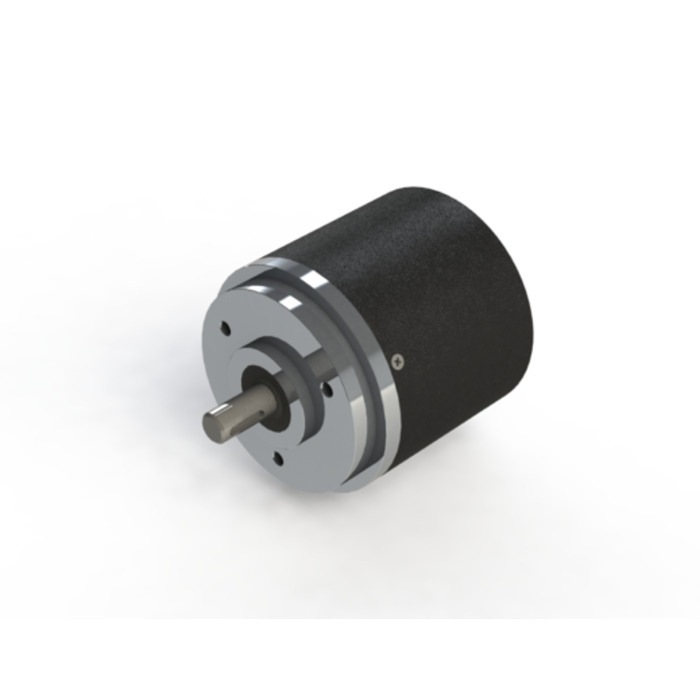

Hohner AWA 90 – Absoluuttianturi Ø90 mm kotelollaLisätietoja- Absoluuttinen asento (yksikierros)
- Lähdöt: Parallel (NPN / PNP; TTL pyynnöstä; SSI vain Gray/Gray excess)
- Resoluutio: max 12 Bit
- Vaihtoehdot: koodaus Binary / BCD / Gray / Gray excess; laskentasuunta oikea/vasen tai käännettävä; Latch-optio

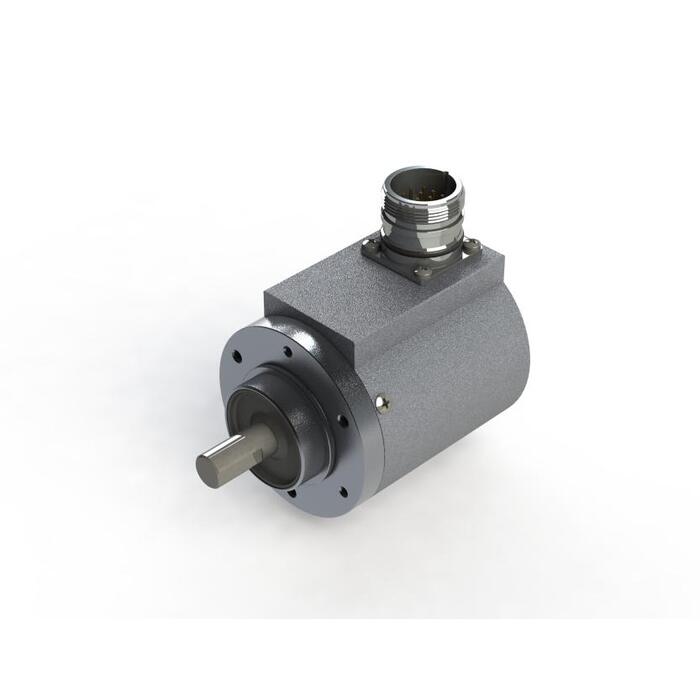

Hohner AWA 58 – Absoluuttianturi Ø58 mm kotelollaLisätietoja- Absoluuttinen asento (yksikierros)
- Resoluutio: max 10 Bit (Gray: 2…1.024) / Gray excess: 45…360
- Lähdöt: Parallel (NPN / PNP)
- Vaihtoehdot: akseli Ø6 / Ø6,35 / Ø8 / Ø9,52 / Ø10 / Ø12 mm (Ø12 mm IP54); laskentasuunta oikea/vasen tai käännettävä; koodaus Gray tai Gray excess

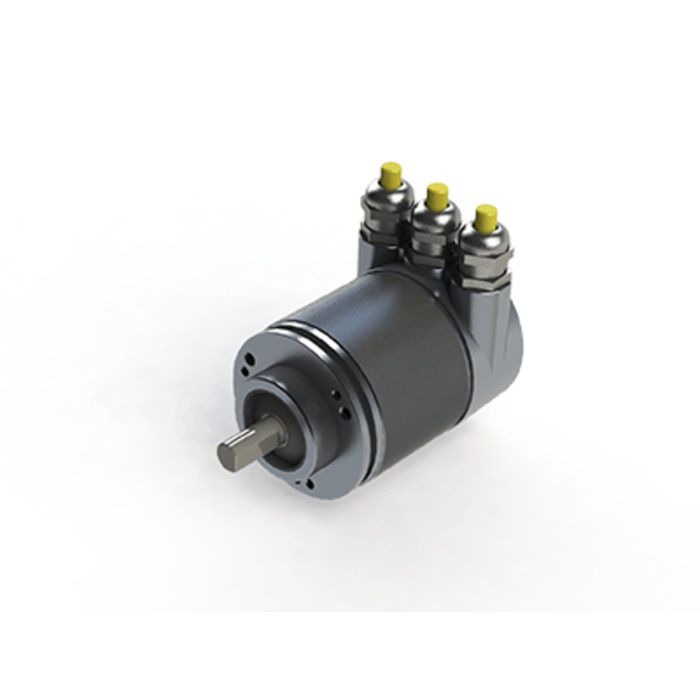

Hohner PS & PSM – Absoluutti yksi- ja monikierrosanturi (Ø58 mm)Lisätietoja- Absoluuttinen asento (yksikierros ja monikierros)
- Resoluutio: yksikierros max 16 Bit
- Resoluutio: monikierros max 30 Bit
- Väyläliitännät: ProfiNet (optical) / PowerLink / EtherNet TCP/IP / Ethernet IP / EtherCat
- Vaihtoehdot: PS (Singleturn) / PSM (Multiturn); akseli umpiakseli Ø6 mm (pituus 10 mm) tai Ø10 mm (pituus 20 mm)
Hohner BC 58 – AbsoluuttianturiLisätietoja- Absoluuttinen asento (yksikierros ja monikierros)
- Resoluutio: yksikierros max 17 Bit; monikierros max 25 Bit
- Maks. nopeus: 10.000 min-1
- Vaihtoehdot: liitännät Parallel / SSI / ProfibusDP / Interbus K2-K3 / DeviceNet / CAN / CANopen; akseli Ø6 mm tai Ø10 mm; sokko-läpiakseli Ø10/Ø12 mm
Inkrementtianturit

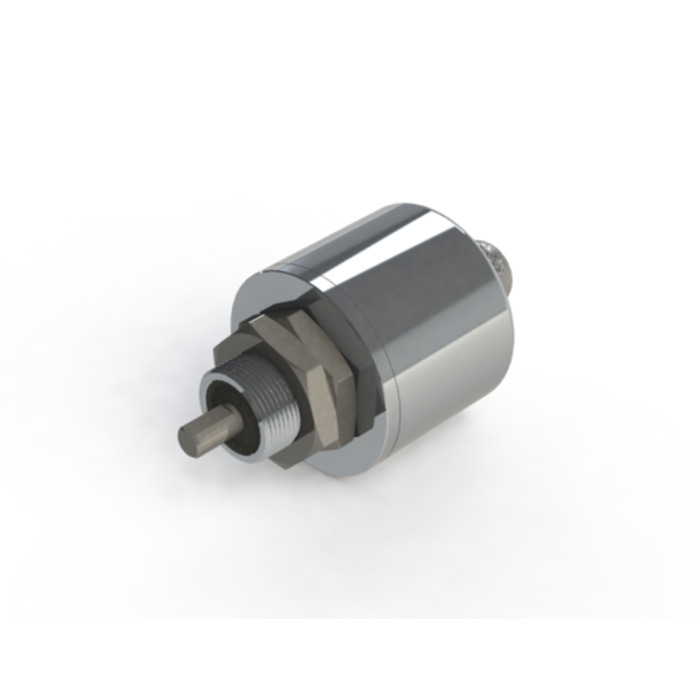

Hohner AWI 40 – Inkrementtianturi (kotelo:Ø40 mm, umpiakseli:Ø6 mm)Lisätietoja- Resoluutio: max 1024 pulssia / kierros
- Lähdöt: A, B (90° vaihe-ero); optio 0-referenssipulssi 1×/kierros; myös inversiot (A-/B-/0-)
- Materiaalit: vakio / ruostumaton teräs (vaihtoehto)

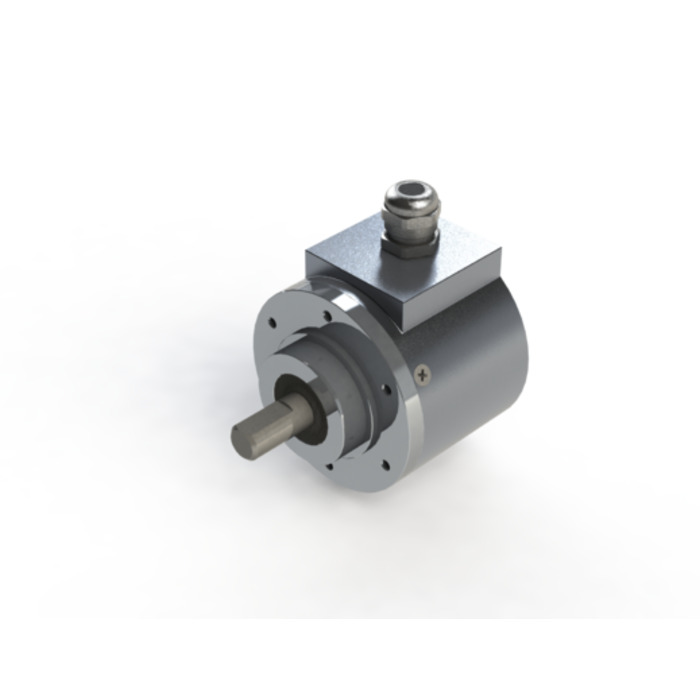

Hohner AWI 58 – Inkrementtianturi (Kotelo:Ø58 mm, umpiakseli:Ø6–Ø12 mm)Lisätietoja- Resoluutio: max 5.000 pulssia / kierros
- Lähdöt: A, B (90° vaihe-ero); 0-referenssipulssi 1×/kierros (optio); myös inversiot (A-/B-/0-)
- Lähdöt: RS422 (vakio)
- Vaihtoehdot: akseli Ø6 / Ø6,35 / Ø8 / Ø9,52 / Ø10 / Ø12 mm; elektroniikka Push-pull / TTL line driver / TTL / RS422; vakio
Hohner AWI 90 – Inkrementtianturi (kotelo: Ø90 mm, umpiakseli: Ø12 mm)Lisätietoja- Resoluutio: max 5.000 pulssia / kierros
- Lähdöt: A, B (90° vaihe-ero); 0-referenssipulssi 1×/kierros (optio); myös inversiot (A-/B-/0-)
- Lähdöt: RS422 (vakio)
- Vaihtoehdot: elektroniikka NPN / Push-pull / TTL line driver / TTL / RS422; vakio / ruostumaton teräs

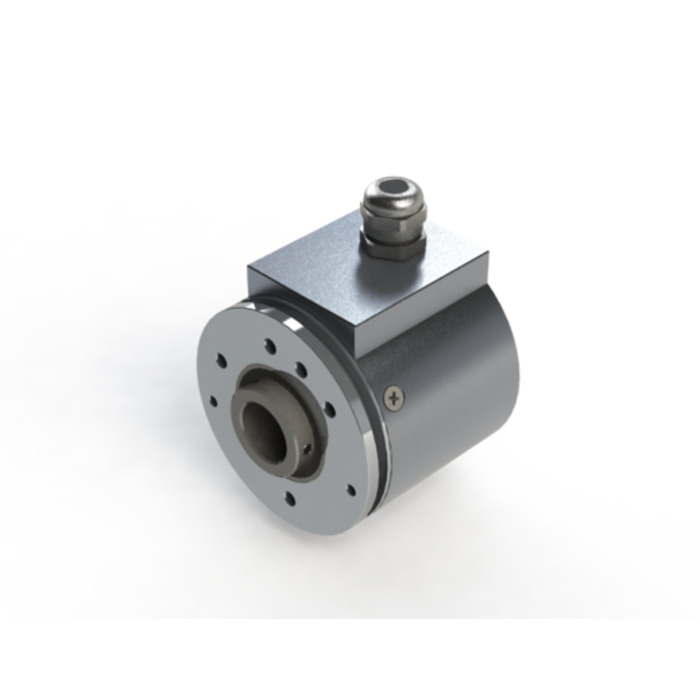

Hohner HWI 58 – Inkrementtianturi (kotelo: Ø58 mm, holkkiakseli: Ø6–Ø15 mm)Lisätietoja- Inkrementaalinen asento (pulssit)
- Resoluutio: max 5.000 pulssia / kierros
- Maks. nopeus: 6.000 U/min
- Lähdöt: RS422 (vakio); A, B (90° vaihe-ero) ja 0 (optio); myös inversiot (A-/B-/0-)
- Vaihtoehdot: läpiakseli Ø6/Ø8/Ø10/Ø12/Ø14/Ø15 mm; elektroniikka Push-pull 30 mA / TTL line driver / TTL / RS422 / Push-pull 100 mA

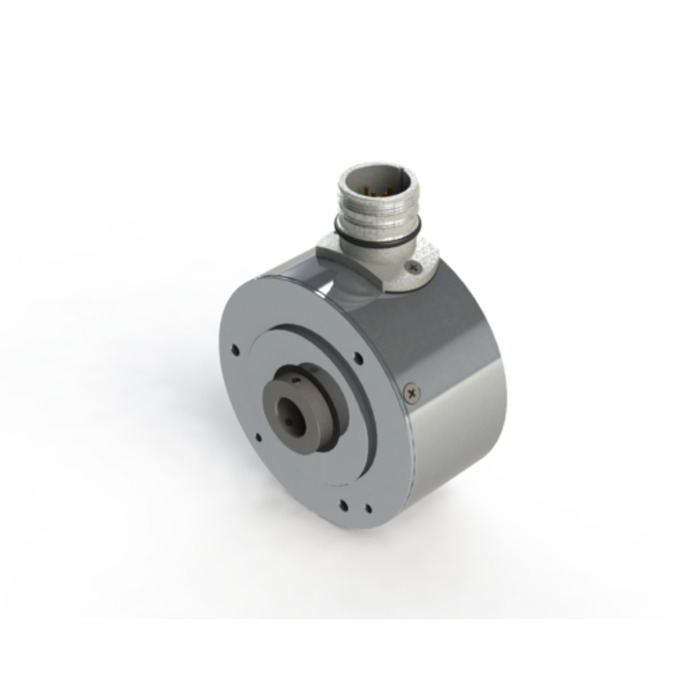

Hohner HWI 80 – Inkrementtianturi (kotelo: Ø80mm, holkkiakseli: Ø6–Ø12mm)Lisätietoja- Inkrementaalinen asento (pulssit)
- Resoluutio: max 5.000 pulssia / kierros
- Lähdöt: RS422 (vakio); A, B (90° vaihe-ero) ja 0-referenssipulssi 1×/kierros (optio); myös inversiot (A-/B-/0-)
- Vaihtoehdot: holkkiakseli Ø6/Ø7/Ø8/Ø10/Ø11/Ø12 mm (myös Ø9,52 mm); kiinnitys Studs tai Coupling; elektroniikka Push-pull 30 mA / TTL / RS422 / Push-pull 100 mA / UB 24 V DC out. 5V TTL / UB 24 V DC out. RS422; vakio / ruostumaton teräs

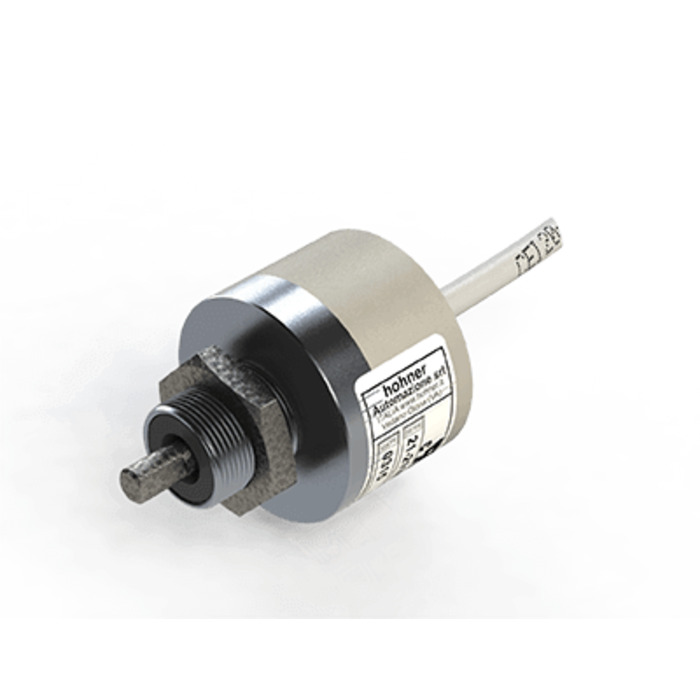

Hohner Series 21 – Kompakti inkrementtianturi umpiakselillaLisätietoja- Resoluutio: max 1024 ppr (joissain versioissa max 1250)
- Lähdöt: AB / AB0 / AB+AB / AB0+AB0; A-/B-/0- (versiosta riippuen)
- Vaihtoehdot: NPN 5/28V; Open C. 5/28V; PP 11/28V; LD 5V; LD 11/28V (out 5V); LD/PP 5V/28V; 0 gated 180° to A tai 90° to AB
- Liitännät: kaapeli 5P/8P axial/radial; DIN 5p (9414); SUB-D 9p (9415 axial/radial); M12 5p (94M12 axial/radial); M12 8p (94M12 axial/radial)

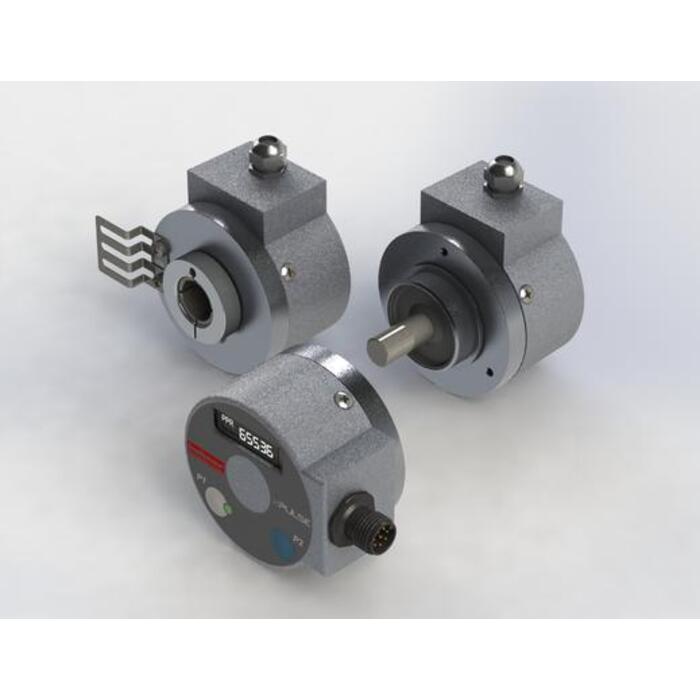

Hohner PMS – Ohjelmoitava inkrementtianturiLisätietoja- Resoluutio: ohjelmoitava 1…2048 (PR01) / 1…65535 (PR02) / 1…10000 (PR03)
- Maks. taajuus: jopa 300 kHz
- Lähdöt: LineDriver / PushPull 5/28V, TTL-yhteensopivat lähtötasot
- Vaihtoehdot: umpiakseli Ø6/Ø8/Ø9,52/Ø10/Ø12 mm; upotettu holkkiakseli Ø8/Ø10/Ø12/Ø14/Ø15 mm; läpiholkkiakseli Ø8/Ø10/Ø12/Ø14/Ø15 mm.
SEO-kuvateksti:

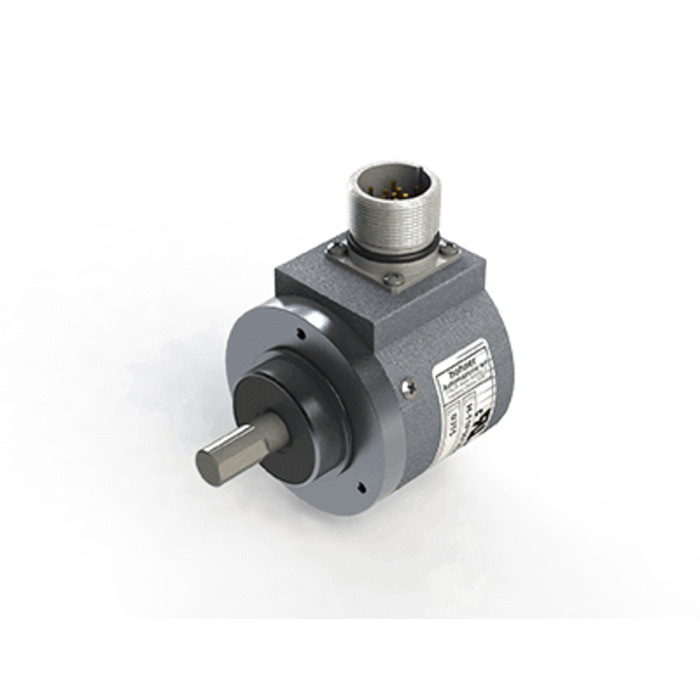

Hohner Series H – Inkrementtianturi, korkea resoluutio ø58mmLisätietoja- Resoluutio: max 90000
- Lähdöt: AB0 (A,B,0) / AB+AB / AB0+AB0; PP 11/28V; OC 11/28V; NPN 11/28V; LD 5V / 5/12V / 15/28V (out 12V) / 11/28V (out 5V); Sin-Cos 1Vpp
- Vaihtoehdot: akseli Ø6/Ø8/Ø9,52/Ø10/Ø11/Ø12 mm

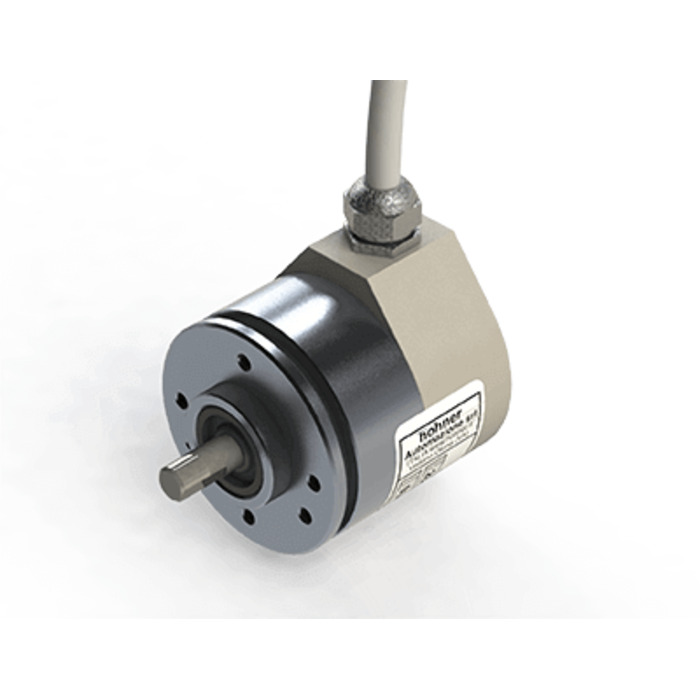

Hohner Series 24–28 – Kompakti inkrementtianturi (Laippat 24 / 28)Lisätietoja- Resoluutio: max 1024 ppr
- Lähdöt: AB / AB0; AB+AB / AB0+AB0 (A-/B-/0-), NPN / Open C. / Push-Pull / LineDriver / LD/PP (versiosta riippuen)
- Vaihtoehdot: 0 gated 180° to A tai 90° to AB (LD/LDPP-versiot)

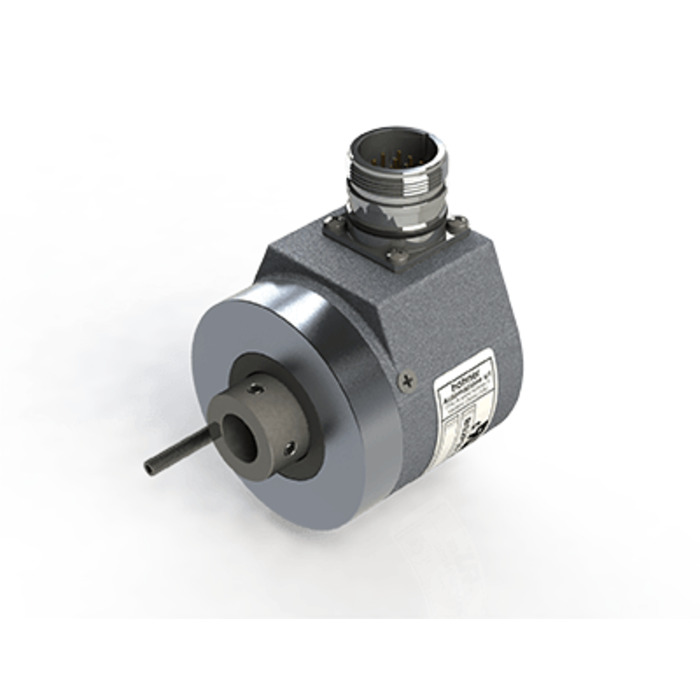

Hohner Series BS – Inkrementtianturi holkkiakselilla ø58mmLisätietoja- Resoluutio: max 10000
- Maks. nopeus: IP54: <3600 impulssia 6000 RPM; 3600–6000 impulssia 3000 RPM; 6000–10000 impulssia 1800 RPM. IP65: <3600 impulssia 3000 RPM; 3600–6000 impulssia 1500 RPM; 6000–10000 impulssia 1000 RPM
- Vaihtoehdot: akseli Ø7/Ø8/Ø10/Ø11/Ø12/Ø14/Ø15 mm

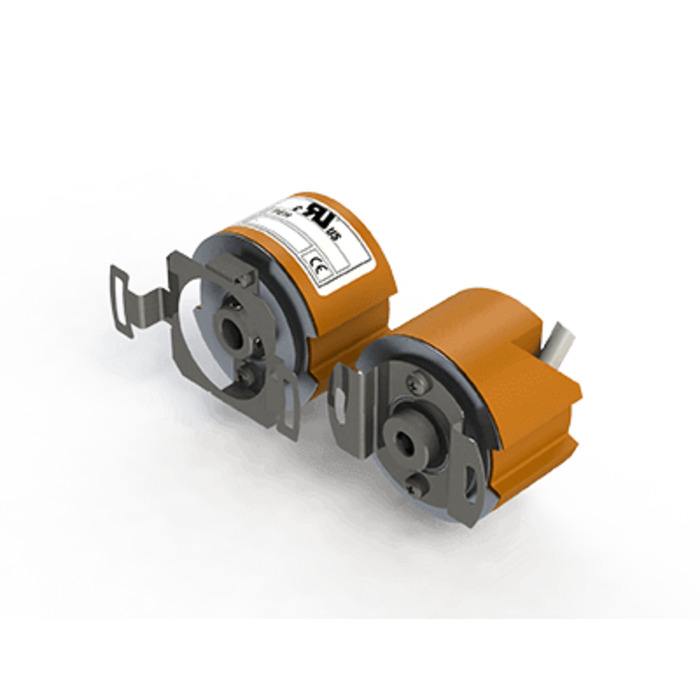

Hohner Series PEH – Inkrementtianturi holkkiakselilla, moottoreiden seurantaanLisätietoja- Resoluutio: max 2048 ppr
- Lähdöt: AB / AB0 (PP 11/28V); AB+AB / AB0+AB0 (PP 11/28V); AB0+AB0 (LD 5V)
- Vaihtoehdot: akseli Ø6 mm tai Ø8 mm; laippa 1/2/3; Hall-signaalit 0 (ei Hall) / 4-napainen / 6-napainen / 8-napainen; syöttö 5/28V PP-lähdöille (U)

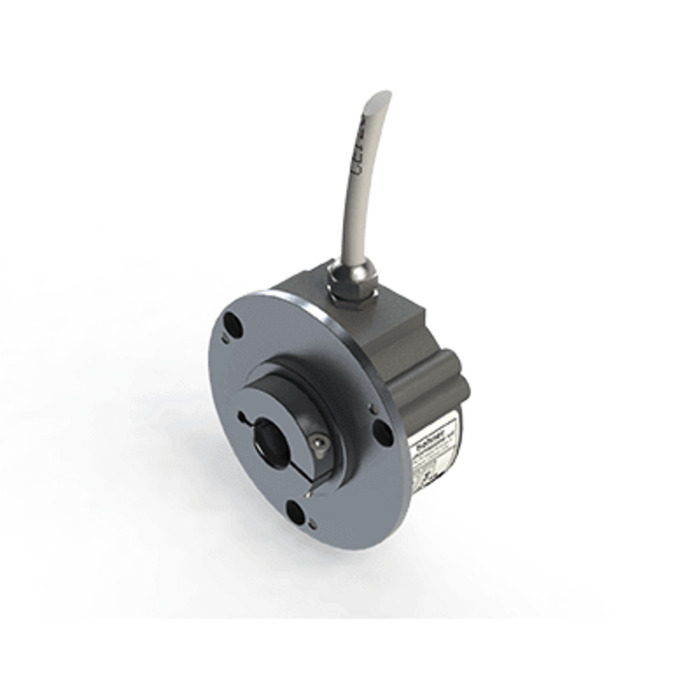

Hohner Series PR – Inkrementtianturi holkkiakselilla, korkea resoluutioLisätietoja- Resoluutio: max 5000
- Maks. taajuus: jopa 300 kHz (elektroniikan mukaan)
- Liitännät: SUB-D 9p (9415 Rad); DIN 5P (9414 Rad); kaapeli radial
- Vaihtoehdot: holkkiakseli Ø6/Ø7/Ø8/Ø10 mm; pyynnöstä Ø12/Ø14/Ø15 mm

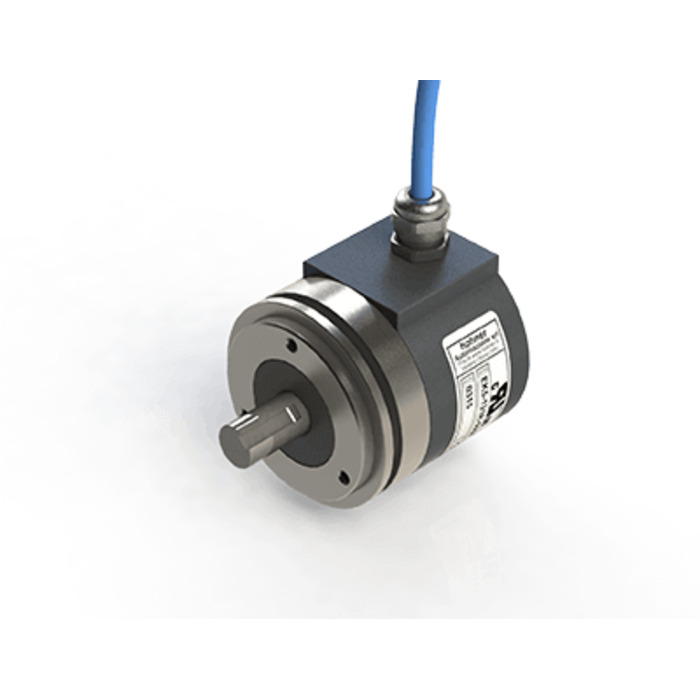

Hohner Serie E – ATEX inkrementtianturi (EEx ia IIB, II 1G)Lisätietoja- Suojausluokka: ATEX Ex ia IIB T4 Ga; II 1G (gas); Ex ia I Ma; I M1
- Resoluutio: max 5000 ppr
- Vaihtoehdot: akseli K2 = Ø6×10 mm / K4 = Ø10×20 mm / K5 = Ø12×20 mm

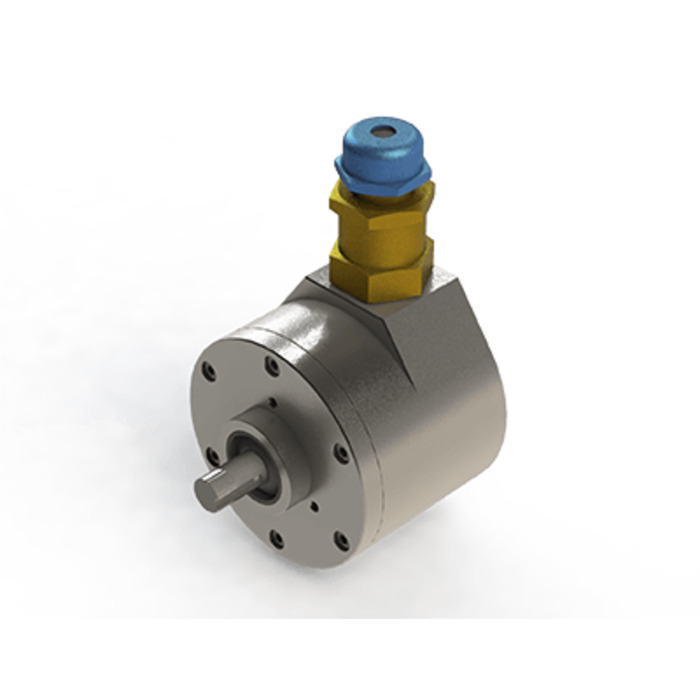

Hohner Series MXE – ATEX inkrementtianturi vaativiin sovelluksiin (EEx d II C T5 – II 2 G D)Lisätietoja- Suojausluokka: ATEX EEx d II C T5 – II 2 G D
- Resoluutio: max 5000
- Vaihtoehdot: akseli Ø12 × 20 mm
