Hohner magneettiset lineaariset mittausjärjestelmät – kosketukseton pituusmittaus magneettinauhalla

Mikä on Hohner magneettinen lineaarinen mittausjärjestelmä?

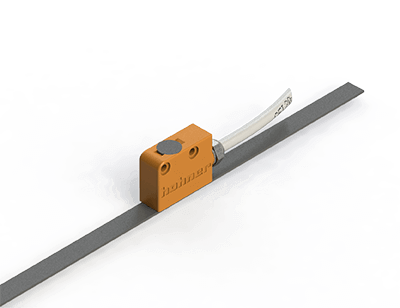

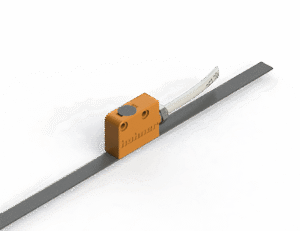

Hohnerin magneettinen lineaarinen mittausjärjestelmä mittaa suoraa liikettä kosketuksettomasti magneettinauhan ja lukupään avulla. Järjestelmän perusidea on selkeä: kiinteä magneettinauha asennetaan mitattavan liikeradan suuntaisesti, ja liikkuva anturi/lukupää seuraa nauhan magneettista jakoa reaaliajassa. Ohjaukselle saadaan luotettava sijainti- ja liikeinformaatio ilman mekaanista kosketusta, mikä vähentää kulumista ja parantaa käyttövarmuutta pölyisissä, öljyisissä tai tärisevissä ympäristöissä.

Tämä mittaustapa on erityisen hyödyllinen, kun halutaan:

• selkeä ja toistettava sijaintitieto pitkillä liikeradoilla

• hyvä häiriönsieto teollisuusympäristössä

• helppo mekaaninen asennus ilman monimutkaisia kisko- tai optiikkarakenteita

Käytännössä järjestelmä voidaan toteuttaa useilla lähtötyypeillä (esim. inkrementti, sin/cos, absoluuttinen tai analoginen), jolloin se on helppo liittää PLC:hen, liikeohjaimeen tai näyttölaitteeseen.

Keskeiset ominaisuudet

Kosketukseton mittaus ja korkea käyttövarmuus

Koska lukupää “lukee” magneettista nauhaa ilman fyysistä kosketusta, mittaus säilyy vakaana myös, kun ympäristössä on epäpuhtauksia tai tärinää. Tämä tekee magneettisesta lineaarimittauksesta käytännöllisen vaihtoehdon tilanteissa, joissa optiset ratkaisut tai mekaaniset mittapyörät voivat vaatia enemmän suojausta ja huoltoa.

Sarjat eri tarkkuus- ja resoluutiotarpeisiin

Hohnerin magneettisissa lineaarijärjestelmissä valinta tehdään tyypillisesti vaaditun tarkkuuden, resoluution ja signaalimuodon mukaan. Yleisimmät sarjat rakentuvat magneettijaon (pole pitch) ympärille:

• MSL: kustannustehokas ja varmatoiminen perussarja, joka sopii moniin yleisiin liike- ja pituusmittauksiin. Tyypillisesti karkeampi jako (esim. 5+5), ja tarkkuus/resoluutio valitaan sovelluksen vaatimuksen mukaan.

• MSM: tarkempi sarja (esim. 2+2), kun halutaan parempi toistettavuus ja hienompi resoluutio esimerkiksi asemoinnissa.

• MSH: korkean tarkkuuden sarja (esim. 1+1), kun liikkeen ohjaus ja mittaustieto ovat kriittisiä ja tarvitaan erittäin hienoa resoluutiota.

Lisäksi on saatavilla ratkaisuja, joissa lähtötyyppi on esimerkiksi SIN/COS, jolloin signaali soveltuu erinomaisesti vaativaan liikeohjaukseen ja suodattuu hyvin häiriötilanteissa.

IP-suojaus ja teollinen rakenne

Magneettiset lineaarimittausjärjestelmät suunnitellaan tyypillisesti teollisuuskäyttöön, ja kokonaisuutta voidaan suojata esimerkiksi roiskeilta, pölyltä ja pesuilta. Käytännössä tämä tarkoittaa, että sekä lukupään kotelointi että nauhan suojausratkaisut valitaan ympäristön mukaan – tavoitteena on pitkä elinkaari ja tasainen mittaustulos ilman jatkuvaa säätämistä.

Asennuksen käytännön edut

Magneettinen nauha voidaan asentaa ei-magneettiselle pinnalle liikeradan suuntaisesti. Jotta nauha kestää lastuja, roiskeita ja likaa, se voidaan suojata esimerkiksi metallisella suojanauhalla tai tukea alumiinisella tukiprofiililla. Asennuksessa on muutama käytännön nyrkkisääntö, jotka helpottavat onnistumista:

• Lukupää asennetaan niin, että sen aktiivinen puoli osoittaa magneettinauhaan (usein merkitty nuolilla).

• Mittauksen sujuvuus varmistetaan liu’uttamalla lukupäätä koko liikealueella ja varmistamalla, ettei mikään ota kiinni.

• Kiinnitysrakenteiden jäykkyys on tärkeä: taipuminen heikentää mittaustarkkuutta.

• Nauhan liimaus kannattaa tehdä riittävän lämpimässä, ja liimapinnan lopullinen pito kehittyy ajan kanssa.

• Hyvän mittauksen varmistamiseksi nauha on järkevää mitoittaa hieman liikerataa pidemmäksi, jotta lukupää ei käy “nauhan loppupäässä” mittauksen kannalta epäedullisella alueella.

Kun asennus on tehty oikein, järjestelmä toimii hyvin vähällä ylläpidolla – tämä on yksi magneettisen lineaarimittauksen suurimmista eduista.

Sovelluskohteet

Hohnerin magneettiset lineaariset mittausjärjestelmät sopivat erityisesti kohteisiin, joissa mitataan suoraa liikettä ja ympäristö on teollinen:

• koneenrakennus ja automaatio: kelkat, vaunut, portaalit ja lineaariset asemointiyksiköt

• puu-, metalli- ja prosessiteollisuus: pöly, lastut ja roiskeet, joissa kosketukseton mittaus vähentää häiriöitä

• materiaalinkäsittely ja logistiikka: kuljettimien liikkeet, siirtovaunut, varastoautomaatio

• nosto- ja siirtolaitteet: sijaintitieto ja liikevalvonta, kun rakenteet tärisevät tai kuormitus vaihtelee

• retrofit-projektit: kun halutaan parantaa mittausta ilman raskaita koneistusmuutoksia

Miksi valita Hohner magneettinen lineaarimittaus?

Magneettinen lineaarimittaus on usein paras kompromissi tarkkuuden, kestävyyden ja asennettavuuden välillä. Hohnerin ratkaisuissa korostuvat:

• kosketukseton mittaus → vähemmän kulumista ja huoltoa

• teollinen käyttövarmuus → toimii myös pölyssä, roiskeissa ja tärinässä

• valittavat tarkkuus- ja resoluutiotasot → MSL/MSM/MSH (ja tarvittaessa SIN/COS) sovelluksen mukaan

• joustava pituusmittaus → mittaus voidaan sovittaa liikeradan pituuteen magneettinauhan avulla

• selkeä asennuskonsepti → nauha, suojaus ja lukupää muodostavat järkevän kokonaisuuden

Kun tavoitteena on vähentää seisokkeja ja saada luotettava lineaarinen sijaintitieto ilman herkkää optiikkaa, magneettinen järjestelmä on erittäin varma valinta.

Yhteenveto

Hohnerin magneettiset lineaariset mittausjärjestelmät on tehty lineaarisen liikkeen mittaamiseen magneettinauhan ja lukupään avulla. Ne tarjoavat kosketuksettoman mittauksen edut: paremman sietokyvyn pölylle ja roiskeille, vähemmän kuluvia osia ja tasaisen mittaustuloksen pitkällä aikavälillä. Sarjavalikoimalla (MSL/MSM/MSH ja tarvittaessa SIN/COS) mittaus voidaan mitoittaa sekä peruskäyttöön että vaativaan asemointiin – ja kokonaisuus saadaan sovitettua koneeseen järkevästi nauhan, suojausten ja tukiratkaisujen avulla.
