WIKA ILT-C01 – kosketukseton tutkatasonmittaus myös muovisäiliön läpi

Mikä on WIKA ILT-C01?

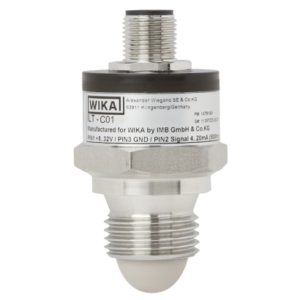

WIKA ILT-C01 on teollisuuskäyttöön suunniteltu tutkapohjainen pinnankorkeusanturi, joka mittaa tason kosketuksettomasti. Laite hyödyntää FMCW-tutkateknologiaa (60 GHz), jossa anturi lähettää sähkömagneettisia aaltoja kohti mitattavaa pintaa ja analysoi takaisin heijastuvan signaalin. Näin pinnan korkeus saadaan luotettavasti myös silloin, kun mittausympäristö on vaativa.

ILT-C01:n vahvuus on sen käytännöllisyys: kompakti rakenne helpottaa integrointia, ja mittaus onnistuu tarvittaessa jopa säiliön ulkopuolelta muoviseinän läpi. Lisäksi samaan laitteeseen voidaan yhdistää jopa kaksi erillistä kytkentäpistettä, jolloin yhdellä anturilla voidaan hoitaa sekä jatkuva mittaus että esimerkiksi ylivuoto- tai kuivakäyntisuojaus.

Anturi on kehitetty toimimaan luotettavasti teollisuudessa ja mobiileissa työkoneratkaisuissa – ympäristöissä, joissa tärinä, iskut, pöly ja kosteus ovat arkipäivää.

Keskeiset ominaisuudet

Kosketukseton mittaus, vähemmän huoltoa

Kosketuksettomuus tarkoittaa, ettei anturin mittaava osa ole jatkuvasti kosketuksissa aineeseen. Tämä vähentää kulumista, likaantumista ja huollon tarvetta. Mittaus sopii nesteille, hyvin viskooseille aineille sekä kiinteille materiaaleille, kun väliaineen dielektrisyysvakio on vähintään 2. Käytännössä tämä laajentaa käyttöä moniin prosessi- ja varastosäiliöihin.

Mittaus myös muovisäiliön ulkopuolelta

ILT-C01 voidaan asentaa myös säiliön ulkopuolelle, kun säiliö on muovia. Tämä on hyödyllistä, kun halutaan minimoida prosessiin koskeminen, välttää läpivientejä tai nopeuttaa asennusta esimerkiksi huoltokohteissa.

Tarkka ja vakaa signaali

Tutkamittaus tuottaa jatkuvan mittaussignaalin ja soveltuu hyvin automatisointiin. Tyypillisiä arvoja:

• Mittausalue: noin 100…5 000 mm (muut etäisyydet mahdollisia tilauksesta)

• Tarkkuus: ±5 mm (riippuu väliaineesta)

• Toistettavuus: ≤ 2 mm

• Keilakulma: ±6°

• Mittaustaajuus: > 1 Hz

Yhdellä laitteella mittaus ja kytkennät

ILT-C01 tarjoaa valinnan mukaan analogialähdön ja lisäksi kytkentätoimintoja:

• Analogialähtö (3-johtiminen): 4…20 mA tai DC 0…5 V

• Kytkentälähdöt: PNP tai NPN, enintään 2 kpl

• Kytkentätoiminto: NO/NC sekä valittava kytkentäviive (tehdasasetusvaihtoehdoin)

Tämä helpottaa järjestelmäarkkitehtuuria: yksi anturi voi tuoda sekä jatkuvan tason valvomoon/PLC:lle että suorat rajahälytykset.

Suunniteltu vaativiin olosuhteisiin

ILT-C01 on tehty kestämään teollisuuden ja työkonemaailman rasituksia:

• Käyttölämpötila (väliaine ja ympäristö): -40…+100 °C

• Suojausluokka: IP67 (oikealla liittimellä)

• Tärinänkesto: jopa 40 g (10…2 000 Hz)

• Iskunkesto: jopa 100 g (11 ms)

• Häiriönsieto: metallisuojauksen ansiosta toimintaa jopa 100 V/m kenttävoimakkuuksissa

Käyttöönotto ja säätö

Anturissa on vaihtoehtoja käyttöönoton helppouteen:

• Tyhjäsäiliösäätö

• Tyhjäsäiliösäätö + mittausalueen säätö (0 % säiliön pohjalla)

• Vaihtoehto ilman jälkisäätömahdollisuutta

Prosessiliitäntänä on tyypillisesti G 1/2 A (DIN EN ISO 1179-2), ja anturi asennetaan pystyasentoon.

Sovelluskohteet

ILT-C01 sopii erityisesti kohteisiin, joissa halutaan jatkuva pinnanmittaus ilman mekaanista kosketusta ja mahdollisimman vähän huoltotarvetta.

Tyypillisiä sovelluksia:

• Säiliöt ja tankit: jatkuva pinnanmittaus prosessi- ja varastosäiliöissä

• Vesi- ja öljypohjaiset nesteet sekä viskoosit aineet: esimerkiksi voiteluaineet, hydrauliikkaan liittyvät nesteet ja prosessinesteet

• Kiinteät aineet: kun mittausolosuhteet ja dielektrisyys täyttyvät

• Mobiilit työkoneet: tärinää ja iskuja sisältävät kohteet, joissa kompakti rakenne ja häiriönsieto ovat tärkeitä

• Kohteet, joissa läpivientien minimointi on hyöty: mahdollinen asennus muovisäiliön ulkopuolelle

Kun mittausympäristöön liittyy pölyä, kosteutta tai lämpötilavaihteluita, kosketukseton tutkamittaus on usein varmempi valinta kuin ratkaisut, joissa anturipinta likaantuu tai mekaaniset osat kuluvat.

Miksi valita WIKA ILT-C01?

Valinta ILT-C01:n ja muiden pinnanmittausratkaisujen välillä kiteytyy usein kolmeen asiaan: luotettavuus, integroinnin helppous ja elinkaarikustannus.

1. Luotettava mittaus vaativissa oloissa
   Laite on rakennettu kestämään tärinää, iskuja ja sähkömagneettisia häiriöitä. Tämä vähentää “mystisiä” mittauskatkoja ja helpottaa kunnossapitoa.

2. Yksinkertaisempi kokonaisuus
   Kun sama anturi voi tarjota sekä analogisen tason että kaksi kytkentäpistettä, erillisten rajakytkinten tarve voi pienentyä. Tämä voi säästää asennusaikaa, kaapelointia ja järjestelmäpisteitä.

3. Huoltovapaampi ratkaisu
   Kosketukseton mittaus ja huolellisesti valitut materiaalit (esim. PEEK-linssi, ruostumaton teräs runkomateriaalina) tukevat pitkäikäisyyttä ja pienempää kokonaiskustannusta.

Kun tavoitteena on pitkä toimintavarmuus ja sujuva integrointi automaatioon, ILT-C01 on käytännöllinen valinta sekä teollisuuteen että liikkuviin sovelluksiin.

Yhteenveto

WIKA ILT-C01 on kompakti, kosketukseton tutka-anturi jatkuvaan pinnanmittaukseen. Se mittaa luotettavasti myös vaativissa ympäristöissä, tarjoaa tarkat mittaustiedot ja mahdollistaa jopa kahden kytkentäpisteen käytön samassa laitteessa. Erityisen hyödyllinen ominaisuus on mahdollisuus asentaa anturi myös muovisäiliön ulkopuolelle, mikä helpottaa toteutuksia monissa käytännön kohteissa. Kun haluat yhdistää toimintavarmuuden, helpon käyttöönoton ja matalamman huoltotarpeen, ILT-C01 on vahva vaihtoehto.
