Hohner lineaariset mittausjärjestelmät – vaijerivetomittaus pitkille liikeradoille enkoodereilla

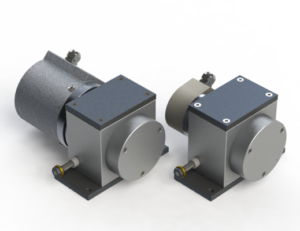

Mikä on Hohner lineaarinen mittausjärjestelmä?

Hohnerin lineaariset mittausjärjestelmät (draw wire / cable pull) ovat ratkaisuja, joilla pyörivän anturin mittaustieto muutetaan suoraan lineaariseksi liikkeeksi. Periaate on yksinkertainen ja tehokas: vaijeri kelautuu rummulle, ja rummun pyörimisliike on suoraan verrannollinen vaijerin pituuteen. Kun rumpuun liitetään sopiva kiertokooderi (inkrementti, absoluuttinen tai analoginen) tai pienikokoinen anturi/potentiometri, saadaan liikeradan pituudesta tarkka ja luotettava mittaus.

Tämän tyyppinen mittaus on erityisen suosittu, kun:

• mitattava liike on pitkä (metrejä)

• asennustilaa on rajallisesti

• halutaan nopea ja kustannustehokas retrofit ilman monimutkaisia kiskojärjestelmiä

Lisäetu on integraation helppous: kun valitaan käyttökohteeseen sopiva signaalilähtö (esim. pulssitieto, SSI tai 4–20 mA), järjestelmä voidaan liittää suoraan olemassa olevaan ohjaukseen ja näyttölaitteisiin.

Keskeiset ominaisuudet

Hohnerin valikoima rakentuu eri pituusalueiden ja anturityyppien ympärille. Yhteistä kaikille on selkeä toimintaperiaate, helppo asennettavuus ja mahdollisuus valita juuri oikea anturi mittausketjuun.

Vaijerivetomittaus – selkeä mittausketju

Vaijerivetomittaus tuo käytännön etuja moniin koneisiin:

• Pitkä mittausmatka pienessä tilassa: mittaus ei vaadi pitkää ohjainkiskoa.

• Soveltuu moniin signaalimuotoihin: voit hyödyntää samaa mittausmekaniikkaa inkrementti-, absoluuttisilla tai analogisilla antureilla.

• Suora yhteys ohjaukseen: oikea signaalilähtö tekee käyttöönotosta suoraviivaista.

Sarjat ja pituusalueet

Alla Hohnerin keskeiset vaijerivetosarjat, joilla katetaan sekä lyhyet että pitkät mittausmatkat.

Draw wire series WDS-90A1 – kompakti ratkaisu pienille antureille (0,5–2,0 m)

WDS-90A1 on suunniteltu käytettäväksi inkrementtisten miniatyyrikiertokooderien ja potentiometrien kanssa. Kun mittausmatka on lyhyt, mutta vaaditaan selkeä ja toistettava mittaustulos, tämä sarja tarjoaa käytännöllisen kokonaisuuden esimerkiksi luukkujen, kelkkojen ja pienien liukuliikkeiden mittaukseen. Mittausmatka kattaa 0,5 m aina 2,0 metriin.

Series EM-90A2 – 58 mm rungon enkoodereille (4/6/8/10 m)

EM-90A2 on tarkoitettu kaikille Hohnerin inkrementti- ja absoluuttikoodereille 58 mm rungossa. Se on yhteensopiva enkoodereiden kanssa, joissa on 6 mm umpiakseli ja Synchroflange (F3). Vakiona saatavat pituudet ovat 4 m, 6 m, 8 m ja 10 m, ja muita pituuksia on saatavilla pyynnöstä. Tämä sarja sopii hyvin teollisuuden yleiskäyttöön, kun halutaan mitata useiden metrien liikettä vakaasti.

Draw wire series EM90A4 – jopa 18 m, myös analogisille enkoodereille

EM90A4 laajentaa käyttöä tilanteisiin, joissa tarvitaan pidempää mittausmatkaa ja joustavuutta anturityypeissä. Se soveltuu inkrementti-, absoluuttisille ja analogisille kiertokoodereille ja tarjoaa mittausmatkaa jopa 18 metriin. Tämä tekee sarjasta erittäin kiinnostavan esimerkiksi materiaalinkäsittelyyn, suurempiin liikkuviin rakenteisiin ja pitkien liikeratojen valvontaan. Muita pituuksia on saatavilla pyynnöstä.

Draw wire series EM04 / EM08 / EM10 – vakioidut 4 m, 8 m ja 10 m kokonaisuudet

EM04, EM08 ja EM10 on suunniteltu 58 mm rungon inkrementti- ja absoluuttikoodereille. Ne sopivat enkoodereille, joissa on:

• 6 mm umpiakseli ja Synchroflange (F3), tai

• 10 mm umpiakseli ja clamping flange (puristuslaippa)

Sarjat tarjoavat selkeät, vakioidut mittausmatkat: 4 m (EM04), 8 m (EM08) ja 10 m (EM10). Tämä helpottaa standardointia varaosiin ja nopeuttaa suunnittelua, kun tiedetään etukäteen tarvittava mittauspituus.

Sovelluskohteet

Hohnerin lineaariset mittausjärjestelmät toimivat monissa kohteissa, joissa lineaarinen liike täytyy mitata luotettavasti ja kustannustehokkaasti:

• Kuljettimet ja siirtolinjat: liikkeen pituus, nopeus ja toistettavuus

• Nostimet, vinssit ja kelat: liikeradan mittaus ja turvallinen asematieto

• Varastoautomaatiot ja portaalit: vaunujen ja kelkkojen paikannus metreissä

• Koneenrakennus ja jälkiasennukset: nopea retrofit, kun rakenteisiin ei haluta pitkiä kiskoja

• Prosessilaitteet: luistien, venttiilikoneistojen ja ohjausmekanismien liike (erityisesti, jos analoginen ulostulo on toivottu)

Miksi valita Hohner lineaarinen mittausjärjestelmä?

Valinnan ydin on käytännöllisyys: saat lineaarisen mittauksen ilman monimutkaista mekaanista rakentelua, ja voit hyödyntää valmiiksi tuttua anturitekniikkaa (enkooderi tai potentiometri). Hohnerin sarjojen etuja ovat:

• laaja yhteensopivuus eri enkooderityyppien kanssa (inkrementti, absoluuttinen ja analoginen)

• selkeät pituusvaihtoehdot lyhyistä liikkeistä aina 18 metriin

• helppo integraatio ohjausjärjestelmään valitun signaalilähdön avulla

• mahdollisuus räätälöityihin pituuksiin, kun standardi ei riitä

Kun tavoitteena on varma asemointi, liikeradan seuranta ja helppo käyttöönotto, vaijerivetomittaus on monessa kohteessa nopein tapa saada mittaus “maaliin”.

Yhteenveto

Hohnerin lineaariset mittausjärjestelmät tuovat enkooderitekniikan lineaariseen mittaukseen vaijerivetoperiaatteella: rummun pyörintä vastaa liikkeen pituutta, ja oikealla anturilla saadaan tarkka signaali ohjaukseen. WDS-90A1 palvelee lyhyitä 0,5–2,0 m mittauksia pienille antureille, EM-90A2 kattaa 58 mm rungon enkooderit 4–10 m vakiopituuksilla, EM90A4 ulottuu jopa 18 metriin myös analogisille enkoodereille, ja EM04/EM08/EM10 tarjoavat selkeät 4/8/10 m standardiratkaisut. Lopputuloksena on joustava ja käytännönläheinen tapa mitata pitkää liikettä teollisuudessa.
