Hohner inkrementti-kiertokooderit – tarkka pulssimittaus ja luotettava nopeusvalvonta teollisuuteen

Mikä on inkrementti-kiertokooderi?

Inkrementti-kiertokooderi on pyörivän liikkeen anturi, joka tuottaa liikkeestä pulssisarjan. Pulssien laskemisen avulla ohjausjärjestelmä tai näyttölaite pystyy määrittämään esimerkiksi kulman, kuljetun matkan, pyörimisnopeuden, kiihtyvyyden ja pyörimissuunnan. Toimintaperiaate perustuu optoelektroniseen lukuyksikköön: koodilevyn vaaleat ja tummat kentät muunnetaan elektroniikassa pulsseiksi, jolloin saadaan erittäin toistettava ja selkeä mittaussignaali.

Hohnerin inkrementti-kiertokoodereita on saatavilla useissa mekaanisissa toteutuksissa, jotta asennus onnistuu suoraan kohteeseen ilman kompromisseja:

umpiakseli (solid shaft)
onttoakseli (hollow shaft)
sokko-onttoakseli (blind hollow/stub shaft)

Valikoimassa on sekä vakiomalleja että asiakaskohtaisia versioita, joten ratkaisu voidaan sovittaa koneen mitoitukseen, suojaustarpeeseen ja haluttuun resoluutioon.

Keskeiset ominaisuudet

Hohnerin tuoteperhe kattaa laajan suorituskykyalueen pienistä perusmalleista raskaan teollisuuden huippuresoluutioihin.

Laaja resoluutioalue ja suorituskyky

Eri sarjoissa resoluutiot ulottuvat tyypillisesti:

500 pulssista/kierros (esim. kompaktit perusmallit)
1 024–10 000 pulssiin/kierros (monipuolinen teollisuuden perustaso)
jopa 90 000 pulssiin/kierros (erityisesti korkeiden vaatimusten sarjat)
Lisäksi ohjelmoitavissa sarjoissa resoluutio voidaan asettaa erittäin laajasti – jopa 65 536 pulssiin/kierros.

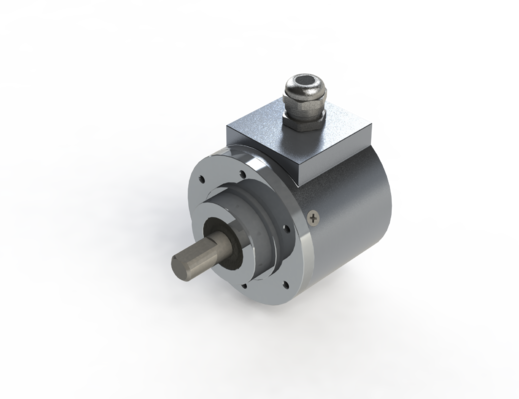

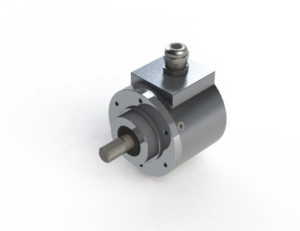

Umpiakseliset sarjat – helppo ja tukeva perusasennus

Umpiakseli on varma valinta, kun halutaan selkeä mekaaninen kytkentä ja vakaa mittaus:

Series 20: 6 mm akseli, kompakti neliörunko ja peruskäyttöön jopa 1 024 ppr.
AWI 40: 6 mm akseli, 40 mm runko ja “pieni mutta suojaava” rakenne; saatavana myös ruostumattomana vaativiin ympäristöihin.
AWI 58 / AWI 58 H: 58 mm runko, 6–12 mm akseli ja korkea suojaus jopa IP67; resoluutio jopa 5 000 ppr tai 10 000 ppr (H-versio).
H-sarja: teollisuuden huippuluokka, suojaus jopa IP69K ja resoluutio jopa 90 000 ppr; saatavana myös ruostumattomana (H INOX).
AWI 90 / AWI 90 Redundant: 90 mm runko ja 12 mm akseli, järeä rakenne vaativaan mekaniikkaan; redundant-versiossa on kaksi täysin erillistä optista ja sähköistä järjestelmää samassa rungossa.
TR: 90 mm runko, 10/11/12 mm akseli ja jopa 90 000 ppr, kun tarvitaan erityisen vahvaa rakennetta ja korkeaa resoluutiota.

Ontto- ja sokko-onttoakseliset sarjat – suora asennus olemassa olevalle akselille

Onttoakseli nopeuttaa asennusta ja vähentää kytkentäosia, koska anturi voidaan asentaa suoraan koneen akselin päälle:

HWI 40: 6 tai 8 mm onttoakseli, 40 mm runko, jopa 1 024 ppr.
HWI 58 / SWI 58: 6–15 mm ontto- tai sokko-onttoakseli, 58 mm runko ja teollisuustason suojaus; jopa 5 000 ppr.
BS sekä BSP & BSC: 7–15 mm sokko-ontto/ontto, suunniteltu korkeisiin vaatimuksiin; jopa 10 000 ppr tai jopa 90 000 ppr (BSP/BSC).
PR, PL, PM, PK: onttoakseliset sarjat, joissa on patentoitu itseasettuva järjestelmä. Tämä helpottaa kohdistusta ja tukee pitkäikäistä mittausta erityisesti, kun asennustoleranssit vaihtelevat. Akseli- ja runkokoot kattavat laajasti (esim. 15–30 mm sekä jopa 15–150 mm sarjasta riippuen).

Ohjelmoitavat vaihtoehdot – yksi laite, monta käyttötapaa

Jos tuotannossa vaihdetaan tuotteita, välityssuhteita tai halutaan standardoida varaosat, ohjelmoitava kiertokooderi on erittäin käytännöllinen:

PR 90 (umpiakseli) / PR 90 H (onttoakseli): resoluutio ohjelmoitavissa jopa 65 536 ppr, ohjelmointi Micro USB:n kautta.
PMS: ohjelmoitava ratkaisu, jossa ohjelmointi onnistuu Micro USB:n lisäksi myös Bluetoothilla tai painikkeilla (mallista riippuen). Tämä tekee käyttöönotosta nopeaa myös kentällä.

Magneettinen moottorilaippaan asennettava vaihtoehto

Valikoimassa on myös magneettinen inkrementti-kiertokooderi, joka on standardoitu IEC-moottorikokoihin. Elektroniikka on integroituna ja suojattuna laipassa, eikä avoimia elektroniikkakomponentteja jää altistumaan. Ratkaisu on erittäin tilaa säästävä: se voidaan asentaa turvallisesti moottorin ja koneen laipan (tai vaihdelaipan) väliin, ja se tukee jopa 6 000 rpm pyörintänopeuksia sekä jopa 2 048 ppr resoluutiota.

Sovelluskohteet

Hohnerin inkrementti-kiertokooderit soveltuvat laajasti teollisuuden kohteisiin, joissa tarvitaan luotettavaa pulssitietoa ohjaukselle:

kuljettimet ja tuotantolinjat: nopeuden, matkan ja synkronoinnin hallinta
pakkaus- ja prosessikoneet: toistettava asemointi ja rytmitys pulssitiedolla
nostimet, vinssit ja materiaalinkäsittely: suunnan tunnistus sekä nopeusvalvonta
vaativat ympäristöt: ruostumattomat vaihtoehdot aggressiivisiin olosuhteisiin ja korkeat IP-luokat pesu- ja roiskealueille
modernisoinnit: kun halutaan vaihtaa anturi nopeasti ilman rakenteellisia muutoksia (onttoakseli ja itseasettuvat ratkaisut ovat tällöin iso etu)

Miksi valita Hohner inkrementti-kiertokooderi?

Hohnerin vahvuus on yhdistelmä laajaa sarjavalikoimaa ja käytännönläheisiä ratkaisuja, joilla mittaus saadaan toimimaan luotettavasti arjessa:

löydät sopivan rakenteen (umpi/ontto/sokko-ontto) ilman sovitteiden rakentelua
resoluutio voidaan valita peruskäytöstä erittäin tarkkaan mittaukseen (jopa 90 000 ppr) tai tehdä joustavaksi ohjelmoitavalla mallilla
saat korkean suojausluokan vaihtoehdot (jopa IP69K) ja ruostumattomat versiot vaativiin ympäristöihin
erityistarpeisiin on tarjolla redundant-rakenne sekä 1:1-vaihtoehtoja tiettyihin korvaustarpeisiin

Kun tavoite on vähentää seisokkeja, parantaa toistettavuutta ja saada ohjaukseen “puhdas” pulssitieto, oikein valittu inkrementti-kiertokooderi on yksi kustannustehokkaimmista päivityksistä koko koneeseen.

Yhteenveto

Hohnerin inkrementti-kiertokooderit muodostavat kattavan ratkaisuperheen pyörivän liikkeen mittaamiseen. Valittavana on umpiakselisia, onttoakselisia ja sokko-onttoakselisia malleja, resoluutioita 500 ppr:stä aina 90 000 ppr:ään sekä ohjelmoitavia vaihtoehtoja jopa 65 536 ppr tasolle. Korkeat IP-luokat, ruostumattomat versiot, patentoitu itseasettuva onttoakselirakenne ja moottorilaippaan integroitavat magneettiset mallit varmistavat, että sopiva vaihtoehto löytyy sekä peruskoneisiin että kaikkein vaativimpiin teollisuuskohteisiin.
