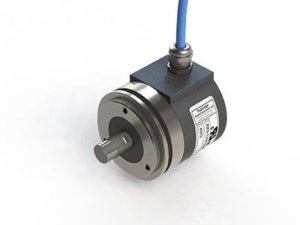

Hohner Ex-kiertokooderit – räjähdyssuojattu paikan ja nopeuden mittaus ATEX-ympäristöihin

Mikä on Ex-kiertokooderi (inkrementti ja absoluuttinen)?

Ex-kiertokooderi on pyörivän liikkeen anturi, joka on suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa, joissa esiintyy esimerkiksi kaasuseoksia, kemikaalihöyryjä tai öljyyn liittyviä prosesseja. Räjähdyssuojauksessa tärkeintä on, että laite täyttää vaaditut turvallisuusstandardit ja hyväksynnät, jotta se voidaan asentaa Ex-alueille turvallisesti.

Hohnerin Ex-kiertokooderivalikoima kattaa sekä inkrementaaliset että absoluuttiset mallit:

Inkrementti-kiertokooderi mittaa muutosta (pulssit) ja soveltuu erinomaisesti nopeuden, matkan ja kiihtyvyyden seurantaan.
Absoluuttinen kiertokooderi kertoo tarkan asennon ilman alkuarvon hakua ja voi välittää ohjausjärjestelmälle myös lisätietoa, kuten lämpötilainformaatiota (mallikohtaisesti).

Saatavilla on toteutuksia sekä umpi- että onttoakselilla, standardi- ja asiakaskohtaisina versioina – eli samaan kohteeseen voidaan valita juuri sopiva mekaaninen rakenne ja sähköinen liitäntä.

Keskeiset ominaisuudet

Hohner Ex-kiertokoodereissa yhdistyvät Ex-hyväksynnät, teollinen kestävyys ja käytännölliset suojaustoiminnot, jotka helpottavat käyttöönottoa ja parantavat käyttövarmuutta.

1) Räjähdyssuojaus ja hyväksynnät vaativiin kohteisiin

Valikoimassa on eri suojausperiaatteita ja alueita, kuten:

Ex d IIC -tason ratkaisuja (tyypillisesti Zone 1 -käyttöön), joissa laite on toteutettu tiukkojen vaatimusten mukaan.
Ex ia -vaihtoehtoja (myös Zone 0 / Class 1 Div 1 -kohteisiin tietyillä toteutuksilla), joissa käytetään usein NAMUR-lähtöä.
Monissa sarjoissa on saatavilla myös kansainvälisiä hyväksyntöjä (esim. ATEX/IECEx sekä markkina-alueesta riippuen muita sertifiointeja).

2) Inkrementaaliset Ex-sarjat – pulssitarkkuutta ja suojausta

Inkrementtimallit tarjoavat tyypillisesti jopa 5 000 pulssia/kierros (sarjasta riippuen), ja saatavilla on useita mekaanisia vaihtoehtoja:

AWI 70 Ex / HWI 70 Ex: 70 mm runko, 10/12 mm umpiakseli tai 12/14 mm sokko-onttoakseli, Ex d IIC T6 -toteutuksia sekä vahva kotelointiratkaisu.
E- ja H-sarjat: 58 mm runko, 10/12 mm umpiakseli (eri laippavaihtoehdoilla), suunniteltu korkeisiin teollisiin vaatimuksiin.
Huom: tietyissä kohteissa Ex-alueelle asennus edellyttää turvaerotinta tai galvaanista erotinta (käytännössä olennainen osa Ex-kokonaisuutta).
NAMUR-vaihtoehdot ja ruostumaton teräs: esimerkiksi NAMYQX sekä useat onttoakseliset sarjat tarjoavat NAMUR-lähdön ja/tai ruostumattoman teräksen korroosiota ja pesuja vastaan.
IP-suojaus ja kylmäkäyttö: tietyt sarjat yltävät jopa IP66/IP67 -tasoon, ja joissakin malleissa käyttölämpötila ulottuu jopa –40 °C saakka.

3) Absoluuttiset Ex-sarjat – asento suoraan ohjaukselle

Absoluuttikooderit ovat vahva valinta, kun halutaan varma asematieto ilman referenssihakuja. Hohnerin valikoimassa on mm.:

AWA 70 Ex / HWA 70 Ex: SSI-liitäntä, singleturn, enintään 13 bitin resoluutio, 70 mm runko sekä 10/12 mm umpiakseli tai 12/14 mm sokko-onttoakseli.
CSRXE / CSMXE: absolute singleturn -malleja rinnakkaislähdöllä (max 12 bit) sekä vaihtoehtoja SSI-lähdöllä. Usein ruostumattomasta teräksestä, teollisen järeä rakenne ja korkea suojaus (mallista riippuen jopa IP67).

4) Sisäänrakennetut suojaustoiminnot ja käyttövarmuus

Monissa Ex-sarjoissa on käytännön kannalta arvokkaita ominaisuuksia, kuten:

oikosulkusuojatut lähdöt
ylijännite- ja käänteisen napaisuuden suojaus käyttöjännitesyötössä (tyypillisesti 10–30 VDC -alueella mallista riippuen)

Nämä auttavat ehkäisemään vikaantumisia erityisesti asennus- ja huoltotilanteissa.

Sovelluskohteet

Räjähdyssuojattu kiertokooderi valitaan yleensä, kun prosessi tai ympäristö asettaa sekä mittaukselle että turvallisuudelle tavallista tiukemmat ehdot. Tyypillisiä käyttökohteita ovat:

Öljy- ja kaasuteollisuus: venttiilien ja toimilaitteiden asento, pyörivien laitteiden nopeusvalvonta, siirtolinjojen ja pumppujen seuranta
Kemianteollisuus ja liuotinympäristöt: sekoittimien ja annostelijoiden nopeus/asento, tuotantolinjojen kuljettimet
Maalaamot ja pölyräjähdysriskit: pyörintänopeuden mittaus ja turvallinen asennon palautus
Prosessiautomaatio Ex-alueilla: laitteistot, joissa edellytetään ATEX/IECEx-yhteensopivuutta sekä robustia mekaanista rakennetta
Ulkokohteet ja vaativat sääolosuhteet: korkea IP-suojaus ja mahdollisuus kylmäkäyttöön tukevat käyttöä haastavissa olosuhteissa

Miksi valita Hohner Ex-kiertokooderi?

Kun Ex-ympäristössä mitataan pyörivää liikettä, tärkeintä on yhdistää turvallisuus, luotettavuus ja sovelluksen kannalta oikea mittausperiaate. Hohnerin valikoiman etuja ovat:

laaja kattaus inkrementti- ja absoluuttimalleja sekä useita liitäntävaihtoehtoja (esim. SSI tai rinnakkaislähtö)
monipuoliset akseli- ja laippavaihtoehdot (umpi/ontto, eri halkaisijat)
saatavuus ruostumattomana, NAMUR-lähdöllä ja korkeilla IP-luokituksilla kohteen vaatimusten mukaan
käytännölliset suojaustoiminnot, jotka parantavat käyttövarmuutta teollisuusympäristössä

Valinnan ydin on yksinkertainen: kun tiedät Ex-alueen luokituksen (Zone/Div), halutun mittaustavan (nopeus/matka vs. absoluuttinen asento) sekä mekaanisen asennustavan, oikea sarja löytyy nopeasti.

Yhteenveto

Hohner Ex-kiertokooderit tarjoavat turvallisen ja kestävän ratkaisun pyörivän liikkeen mittaukseen räjähdysvaarallisissa ympäristöissä. Inkrementtisarjat sopivat erinomaisesti nopeuden ja matkan seurantaan jopa 5 000 pulssin tarkkuudella, kun taas absoluuttimallit tuovat varman asematiedon SSI- tai rinnakkaisliitännällä ilman referenssihakuja. Laaja mekaaninen valikoima, korkeat suojausluokat, NAMUR-vaihtoehdot ja teolliset suojaustoiminnot tekevät kokonaisuudesta varman valinnan prosessiteollisuuden Ex-kohteisiin.
